両蓋サック箱

特徴
　ビク抜きで作る箱の一つです。
B式サック箱とも呼ばれています、抜き型を製作しなくてはならないため、１０００ヶ以下の小ロットには不向きです。
ロットがまとまれば、低価格が望めます。
　たためる為、保管に場所をとらず便利です、組み立ても開くだけで至って簡単です。
　サンプルはコートボールを使用しましたが、ダンボールシートでも製作できます。
印刷など入れる事も可能です

使用素材
　　コートボール３1０g（０．４ミリ厚）

寸法
　２５０×１２０×３０　ミリ

アメリカンロック箱（底組み箱）　底ワンタッチ箱

　特徴
　　　ビク抜きで作る箱の一つです。
　　Ｂ式底組箱とも呼ばれています、抜き型を製作しなくてはならないため、１０００ヶ以下の小ロットには不向きです。
　　ロットがまとまれば、低価格が望めます。
　　　たためる為、保管に場所をとらず便利です、底の組み立ても至って簡単です。
　　印刷など入れる事も可能です
　　　サンプルはコートボールを使用しましたが、ダンボールシートでも製作できます。

　使用素材
　　　コートボール４００g（０．５ミリ厚）

　寸法
　　１５０×８０×９０　ミリ

底ワンタッチ箱　 ＜こんな箱方法も＞
　　　同じような箱で底ワンタッチ箱という種類の箱もあります
　　アメリカンロック式より、より簡単に箱の組立てが可能になっています。
　　また、アメリカンロック式より底の強度があり、重い物にも対応できます。
　　その分、コストは多少高くなりますが、組立ての手間を考えれば、数量により　＜考える価値あり！＞

　特徴
　　ビク抜きで作る箱の一つです。
　Ｎ式（変形）箱とも呼ばれています、抜き型を製作しなくてはならないため、１０００ヶ以下の小ロットには不向きです。
　ロットがまとまれば、低価格が望めます。
　　ひろげたまま保管し、使う時に組み立てるので、場所をとらず便利です。
　組み立ても、慣れれば簡単です。
　　メリット/デメリットを考慮すると５００ヶ位のロットでも　OK!?

　　この箱では、強度を増すために　内側が２重になる様にしました。
　　強度を考えるとＥ段（１ミリ厚）ダンボールがお勧めです。ダンボールE段・B段には、いろいろな素材があるので、
　　イメージに合った物を選んで下さい。
　製作方法は多少異なりますが、印刷など入れる事も可能です

　使用素材
　　　ダンボールシートB段（１ミリ厚）

　寸法
　　１６０×８０×５５　ミリ　
　　４０５×３０５　　　ミリ　展開時　

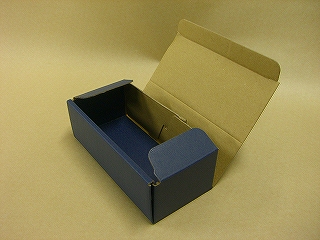

組み立て箱-2

　特徴
　　　ビク抜きで作る箱の一つです。
　　Ｎ式（変形）箱とも呼ばれています、抜き型を製作しなくてはならないため、１０００ヶ以下の小ロットには不向きです。
　　ロットがまとまれば、低価格が望めます。
　　　ひろげたまま保管し、使う時に組み立てるので、場所をとらず便利です。
　　組み立ても慣れれば簡単です。
　　　メリット/デメリットを考慮すると５００ヶ位のロットでも　OKかも？

　　強度を考えるとＥ段（１ミリ厚）ダンボールがお勧めです。ダンボールE段・B段には、いろいろな素材があるので、
　　イメージに合った物を選んで下さい。
　　製作方法は多少異なりますが、印刷など入れる事も可能です

　使用素材
　　　ダンボールシートB段（１ミリ厚）

　寸法
　　２２０×１４０×７５　ミリ

組み立て箱-1

　特徴
　　　ビク抜きで作る両蓋サック箱の変形型です。
　　ディスプレー用という事で、吊り下げヘッターを箱に組み込んでいます。
　　また、PP窓付きとしています。

　　　窓は、通常では窓の内側にＰＰを貼り込みますが、表面加工も兼ねて表面にＰＰを貼っています。
　　この加工手順は、まず窓用の抜き型で窓を開け、表面にＰＰを張ります、その後箱の形状になる様、
　　更に他の型で抜き加工します。
　　この手順ですと、２つの抜き型が必要になる為、初期投資に費用が掛かってしまいます、
　　表面にＰＰ加工し，箱の形状になる様に抜き加工した後、窓ＰＰ貼り（裏面に）を行なう方法もあります、
　　この方法の場合、窓ＰＰ貼り（裏面に）の加工費が掛かってしまいます。

　　どちらの加工手順を選択するかは、製作数量・ﾘﾋﾟｰﾄ性・抜き型代などの兼ね合いとなります。

　　　この箱では、ディスプレー用と包装用の兼用としたいという事で、ちょっとしたアイディアを盛り込みました。

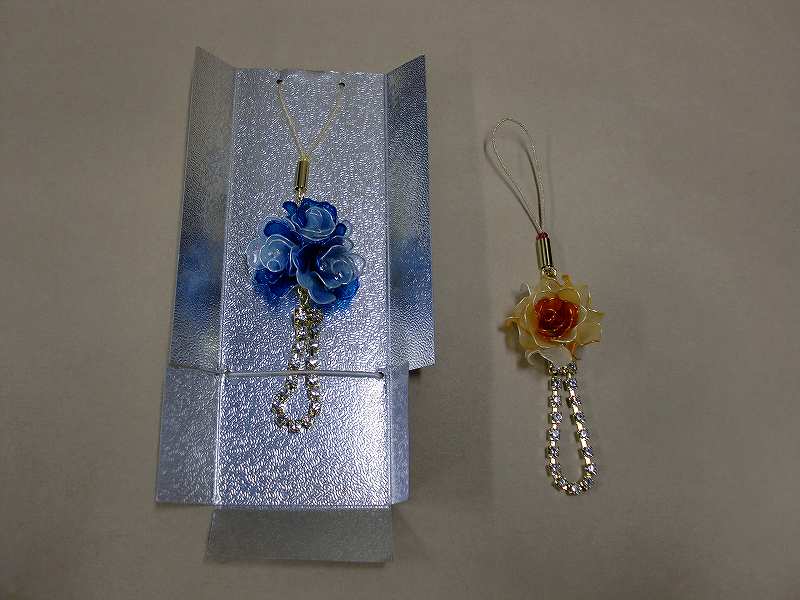

　　　台紙には、　アルミコーティングボールを使用しました、この輝き　印刷では出せません。
　　ストラップを固定する化粧ゴムは、台紙に化粧ゴムをセットする時の作業性を考え、通常型よりも多少高価ですが、
　　ループ型を選び、台紙もその作業に合う様な形状にしました。

　使用素材
　　箱本体　コートボール　310ｇ/㎡　２色印刷　ＰＰ窓貼り加工
　　台紙　アルミコーティングボール　350ｇ/㎡　ループ型化粧ゴム

　寸法
　　165×50×20　ミリ　ディスプレー用時
　　140×50×20　ミリ包装用時　

ディスプレー用ＰＰ窓付き箱　　台紙付き
